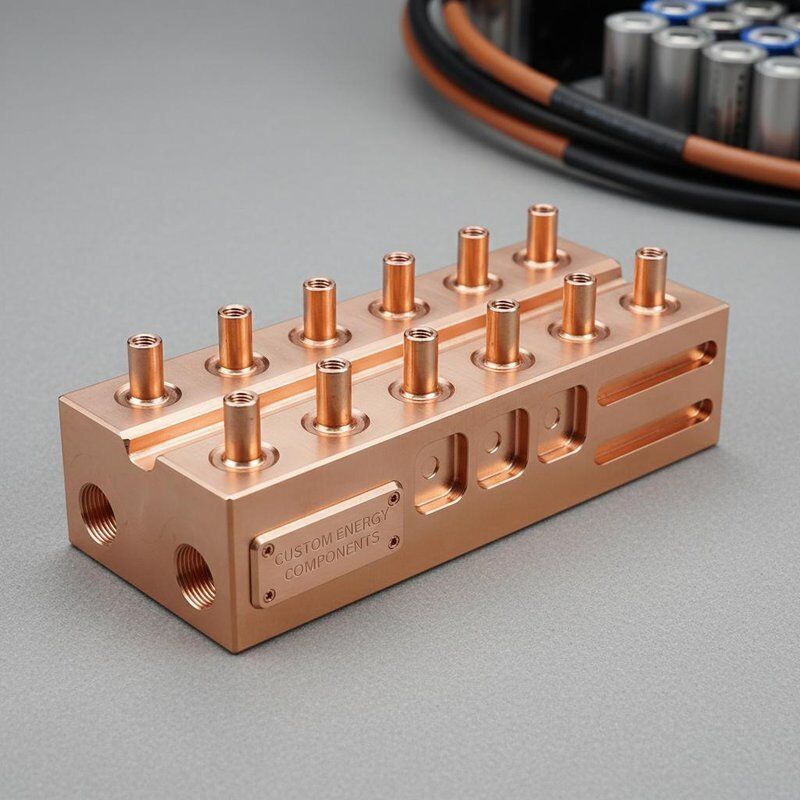

CNC加工銅エネルギー貯蔵バスバーコネクタ - カスタムバッテリーシステム部品

ブランド名:	SINBO
モデル番号:	VP-COMP-2025シリーズ
MOQ:	1
価格:	1
支払条件:	L/C、D/A、D/P、T/T

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

ISO 9001, ISO 14001, CE, RoHS,IATF 16949,SA 8000

パッケージ:

カートン

キャビティ:

シングル

生産能力:

1か月あたり1000個

OEMサービス:

許容できる

形:

カスタマイズされた

サービス:

ODM、OEM

色:

銀

製造工程:

CNC加工

全体の寸法:

顧客のデッサンに従って

直径:

0.314cm

キャスト方法:

キャスティングダイ

表面仕上げ:

陽極酸化処理

使用法:

産業用

元の硬度:

HRC35-42

描画:

2D+3D図/スキャンサンプル

供給の能力:

OEM / カスタムブランドも利用可能

ハイライト:

CNC加工の銅製のバスバーコネクタ

オーダーメイドバッシングバー

エネルギー貯蔵のCNCコネクタ

製品説明

CNC加工銅エネルギー貯蔵バスバーコネクタ

私たちのCNC加工の銅製エネルギー貯蔵バスバーコネクターはリチウムイオン電池エネルギー貯蔵システム (BESS) 向けに設計された精密設計の電気接続部品です商用太陽光発電の貯蔵装置,およびグリッドスケールエネルギー貯蔵電池.高伝導性C11000 (ETP) とC10200 (OFHC) の銅から製造される.このバスバーコネクタは最小限の電圧抵抗と優れた電流容量を提供します電池モジュール,インバーターシステム,電源配送ネットワークの間の効率的な電源流を保証します.

主要な特徴

優れた電気伝導性純粋な銅C11000 (101% IACS) とC10200 OFHC (101.5% IACS) は,高電力電池システムで最小限の電圧低下と効率的な電流伝送を保証します.
正確な電球の調整:+/-0.01mmの位置精度を持つ機械化されたボルトホールパターンは,積み重ねられたバスバー接続の完全なアライナメントを保証し,不均等な接触抵抗を防止します.
熱管理:適正な横断プロファイルと表面面設計により,熱散を最大化し,継続的な高電流負荷下で安全な動作温度を維持します.
層化可能:精密な層間隔と介電障のための統合された隔離スロットチャネルを持つ多層層層ラミネートバスバー組のCNC加工機能.
塗装オプション:亜鉛塗装 (標準,温度200〜300°C),ニッケル塗装 (高温環境),銀塗装 (重要な接続の最大導電性).

テクニカル仕様

仕様	詳細
製品名	CNC加工銅エネルギー貯蔵バスバーコネクタ
材料の選択肢	銅 C11000 (ETP),銅 C10200 (OFHC),銅 C10100,低コスト用途の銅
導電性	C11000 (IACS) の101%とC10200 (OFHC) の101.5%
許容性	+/-0.01mm (ボルトの穴,交配表面),0.02mm (表面の平らさ)
現在の格付け	設計ごとにカスタム (通常はコンネクタごとに100Aから2000A)
表面処理	青銅塗装,ニッケル塗装,銀塗装,消化
認証	ISO 9001 規格:2015IATF 16949 RoHS CE REACH
試験開始時間 - プロトタイプ	3〜7日
生産期間	7〜15日
MOQ	1本 (プロトタイプ),100本以上 (生産)
原産地	ドングアン (中国)

申請

バッテリーエネルギー貯蔵システム:住宅用および商業用BESSバスバー接続,バッテリーモジュール相互接続リンク,システムレベルの電力配送バスバー
太陽エネルギー貯蔵:ソーラー+ストレージ・システムのコネクタ,PVインバーターDCバスバーリンク,ソーラー電池コンビナー・ボックス・インターコネクション
電気自動車の充電インフラ:DC高速充電ステーションバスバーコネクタ,充電モジュール電源接続,バッテリーパック相互接続バスバー
データセンターの電源:UPSシステムバスバー接続,サーバーラック電源配送リンク,データセンターバッテリーバックアップシステムの相互接続
テレコムパワー:通信基地局のバックアップ電池バスバーリンク,48V直流電源システムコネクタ,直流システム電源配給
産業用電源システム:産業用UPSバスバー接続,スイッチ装置バスバー接続,モーター駆動電源配送接続

シンボ精密機を選ぶのはなぜか

20年以上の経験2003年に設立され,エネルギー貯蔵および電力配送産業のための精密銅バスバー加工に豊富な経験があります
先端機器:高伝導性の銅加工に最適化された特殊な銅切削ツールとパラメータを持つCNC加工センター
厳格な品質管理CMMの寸法検査,導電性試験,平面性測定,塗装厚さの検証,RoHS/REACH準拠文書
迅速な配達プロトタイプには3~7日,高速エネルギー貯蔵プロジェクトタイムラインをサポートする生産注文には7~15日
競争力のある価格:エネルギー貯蔵部品のプロトタイプと大量生産の両方に最適化された工場直送価格設定
ワンストップサービス:DFM 分析と加工から,塗装,テスト,保温装置,包装まで

製造プロセス

デザインレビュー:バスバーの横断の最適化,ボルトパターンのレイアウト,電流評価の検証,プレート選択のための無料のDFM分析
材料の選択:一般用途の銅C11000標準,高信頼性のシステムのためのC10200 OFHC,コストに敏感な設計のための銅オプション
精密加工:バスバープロファイルのCNCフレーズとルーティング,ボルトパターンのための精密ドリリング,角型バスバー構成のためのCNC曲線
品質検査:CMMの次元検証,計測器で表面平らさを測定,導電性試験,表面品質の視覚検査
表面処理:鉛塗装 (バッテリーシステム標準),ニッケル塗装 (高温),銀塗装 (最大導電性),塗装厚さの試験
梱包と配送:耐腐蝕包装,電熱隔離保護,文書パッケージ (CoC,MTC,塗装報告書),世界中に送料

よく聞かれる質問

最低注文量は?

エネルギー貯蔵開発プログラムでは1本からプロトタイプ注文を受け付けます.生産MOQは通常100個で,500以上のボリューム価格です.

どんな銅級を使ってるの?

標準はC11000 ETP銅 (101% IACS).C10200 OFHC銅 (101.5% IACS) は,優れた導電性と純度を必要とする高信頼性アプリケーションで使用できます.

特定の視聴率を達成できるのか?

目標の電流値,環境温度,および IEC 基準による温度上昇を基準にバスバーの横断面の寸法を最適化します

ステン塗装は提供していますか?

はい,電池のエネルギー貯蔵用にはチンの塗装 (5~10ミクロン) が標準で,腐食防止と溶接器の互換性により,温度200~300°Cまで対応します.

平均的なリードタイムは?

プロトタイプ: 3-7 日. 小批量: 7-15 日. 大量生産: 15-25 日. 複雑性,塗装,量によって異なります.

バスバーの組成を機械で加工できますか?

そうです精密な隔離スロットで個々のバスバー層を加工し隔離バリア材料でラミネーション組成を調整できます
