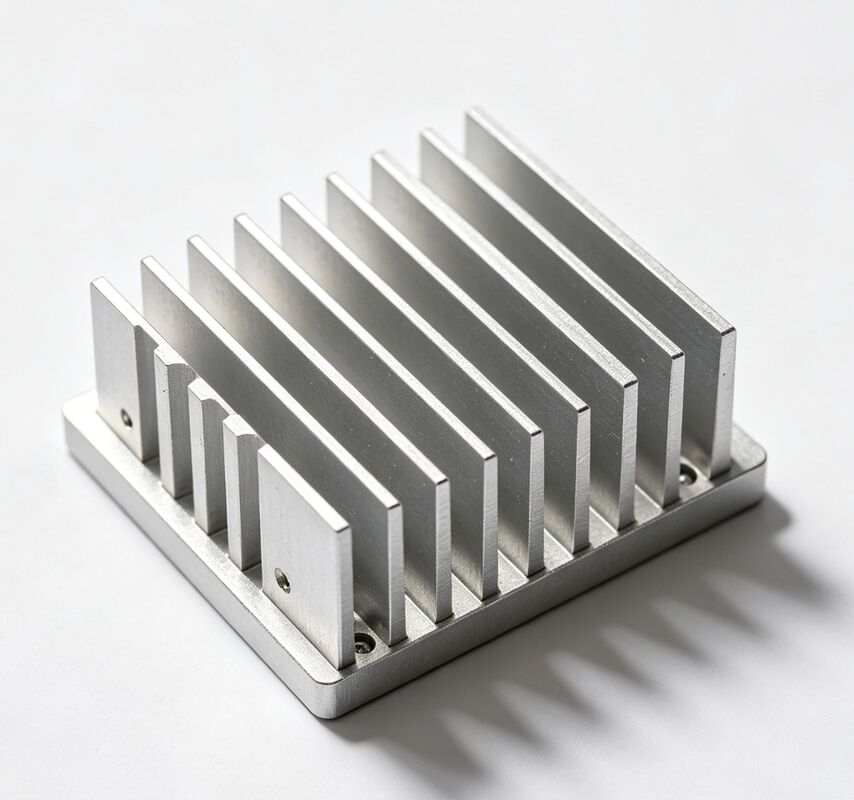

電子機器,LED照明,電源システムで効率的な熱消耗のために設計された精密設計熱管理部品です自動車用高級アルミ6061-T6合金で製造されたこれらの熱吸収器は,表面面積と熱伝導性を最大化するために, 狭い容量で最適化されたフィンの幾何学を特徴としています.厳しい運用条件下で信頼性の高い性能を保証する.

Sinbo Precisionでは 3軸と4軸の CNC フレッシングセンターを使って複雑なフィンのプロファイルや精密なチャネル間隔空気流と熱伝達の効率を向上させる滑らかな表面仕上げ私たちのエンジニアチームは,無料の DFM 分析を提供します. フィン密度,ベース厚さ,および全体的な幾何学を最適化するために,冷却性能と材料効率のバランス.

主要な特徴

最適化された熱設計:精密なCNC加工のフィンプロファイルで,最大限の熱消耗効率と空気流の性能のために計算されたフィン間隔と厚さ.
プレミアムアルミ6061-T6:優れた熱伝導性 (167 W/mK),軽量,耐腐蝕性,高容量の熱管理アプリケーションに最適.
複雑なフィンの幾何学:複数の軸のCNC加工により,直のフィンを,ピンフィンを,ラウバーフィンを,カスタムクロスカット構成を含む複雑なフィンのパターンが可能になります.
厳格な次元制御+/-0.01mmの許容度は,安定したフィンの間隔,ベースの平坦性,および信頼性の高い組み立てと熱接触のためのマウントホールの精度を確保します.
多様な表面処理:天然アノード化,ブラックアノード化,ハードアノード化,および粉末コーティングオプションは,熱性能と環境保護を強化するために利用できます.

テクニカル仕様

仕様	詳細
製品名	オーダーメイド CNC 機械製アルミ 6061 熱シンクフィン
材料の選択肢	アルミ6061-T6,アルミ5052,アルミ7075-T6
許容性	+/-0.01mm (フィンの間隔,ベースの平らさ,固定穴)
表面処理	天然アノード化黒アノード化ハードアノード化タイプIII 粉末塗装
認証	ISO 9001 規格:2015IATF 16949, RoHS,CE
試験開始時間 - プロトタイプ	3〜7日
生産期間	7〜15日
MOQ	1本 (プロトタイプ),100本以上 (生産)
原産地	ドングアン (中国)

申請

消費電子機器:CPUとGPU冷却ヒートシンク,ノートPCの散熱プレート,スマートフォン熱管理モジュール,ゲームコンソール冷却システム
LED照明:高功率LED路灯消熱器商業用照明冷却フィンをスタジアムライト熱管理菜園栽培軽量熱散
自動車:電気自動車の電池パック冷却プレート,電動モーターの消熱器,電源インバーター熱管理,自動車用LEDヘッドライト冷却
パワーエレクトロニクス産業用電源冷却,UPSシステム熱吸収器,インバーター熱管理,溶接機器冷却部品
電気通信:5Gベースステーションの散熱装置,サーバーラック冷却モジュール,ルーター熱管理,データセンター冷却部品
工業用機器:レーザーダイオード冷却,CNCスピンドル冷却プレート,産業用モーター熱消耗,太陽光インバーター熱管理

シンボ精密機を選ぶのはなぜか

20年以上の経験精密加工部品で世界中の5000以上の顧客にサービスを提供しました
先端機器:複合的なヒートシンク幾何学のための3/4/5軸機械を含む50以上のCNC加工センター
厳格な品質管理フィン間隔の精度,ベース平面性の検証,熱伝導性の試験のためのCMM検査が利用可能
迅速な配達プロトタイプには3~7日,生産注文には7~15日
競争力のある価格:中介者なしの工場直価格設定は,熱シンクの大量生産に最適です
ワンストップサービス:DFM分析とプロトタイプ作成から表面処理と配送まで

製造プロセス

デザインレビュー:フリーなDFM分析でフィンの幾何学最適化,熱シミュレーションの推奨,材料選択のガイド
材料の選択:アルミ 6061-T6 規格,特殊な熱要求のための 5052 と 7075 オプション
精密加工:複素なフィンのプロファイル,精密なチャネル切断,ベース表面仕上げのための多軸CNCフレッシング
品質検査:CMM フィン寸法測定,ベース平ら性試験,視覚面検査
表面処理:アノイド化 (天然/黒/硬層),熱放射線と腐食防止の強化のための粉末塗装
梱包と配送:保護用パッケージフィンダメージを防止する DHL/FedEx/UPS で世界中に迅速な送料

よく聞かれる質問

最低注文量は?

設計の検証のために1枚からプロトタイプ注文を受け付けます.生産MOQは通常100枚で,柔軟なオプションが利用できます.

どのファイル形式が受け入れられますか.

STEP,IGS,SLDPRT,PDF,DWG,DXFの2D図と3Dモデルの両方のフォーマット

羽根の距離は?

標準容量は+/-0.01mmです. 重要な熱管理アプリケーションでは,より厳しい容量は+/-0.005mmを達成できます.

材料の証明書を提供していますか?

はい,すべてのアルミニウム合金に対して,要求に応じて材料試験証明書 (MTC) が提供されています.

平均的なリードタイムは?

プロトタイプ: 3-7 日小批量: 7-15 日大量生産: 15-25 日複雑さに応じて

洗熱器の設計を最適化してくれる?

そうです私たちのエンジニアチームは無料のDFM分析と熱設計の推奨事項を提供しますフィン密度,ベース厚さ,表面処理の選択などです
